TLC / HPTLC and gel electrophoresis vizualiser

Système d’acquisition photographique en visible,
en UV 254 nm et en UV 366 nm

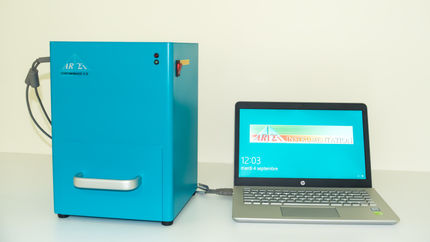

Le CHROMIMAGE® 3X est un système d’acquisition de photographies numériques, constitué d’un boitier à ouverture face avant, permettant l’introduction facile des plaques chromatographiques sur une platine.

A L’intérieur du boitier, trois types d’éclairage sont disponibles en lumière visible ou UV 254 nm et 366 nm.

Une caméra digitale permet l’acquisition des images couleurs. Le tout est piloté à l’aide de deux applications installées sur ordinateur de type PC sous Windows 10.
Les caractéristiques techniques de l’appareillage sont les suivantes :

  • Surface de numérisation jusqu’à 200 x 200 mm - permettant la capture
  • d’image de plaques chromatographiques de tous formats.

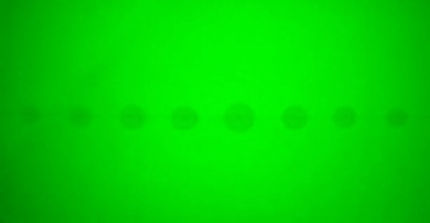

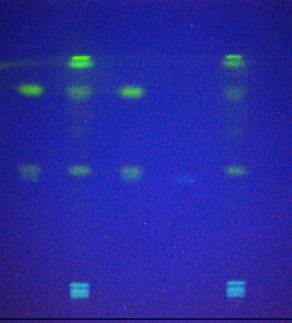

  • Trois sources lumineuses permettant une illumination directe des plaques en mode
  • visible et en mode ultraviolet à 254 nm et 366 nm.
  • Caméra digitale 1/1.8 équipée d’un capteur CMOS d’une résolution 1280 x 1024 points et d’un objectif de focale 5,5 mm 1/1.8.
  • Dimensions de l’appareil (L x l x H) : 250 X 250 X 310 mm
  • Masse: 8,80 kilogrammes
  • Tension d’alimentation : 88 à 264 VAC
  • Deux Interfaces USB 2.0
  • Picots de positionnement pour les plaques de dimensions : 10 x 10 cm, 10 x 20
  • cm, 20 x 20 cm
  • Sécurité: Le système incorpore un dispositif de coupure n’autorisant la mise sous tension des tubes ultraviolets que si la platine est fermée, évitant ainsi que l’opérateur ne reçoive du rayonnement UV.
Applications
  • chromatographie sur couche mince

  • électrophorèse sur gel

Sujets
  • systèmes d’acquisition photographique

  • accessoires de chromatographie en couche mince
